KIT R23/373/1W/180
€892.98 €726.00 bez DPH
KIT MFULL pre 1-K brány do 3,5 m, 180°, s mikrospínačmi.

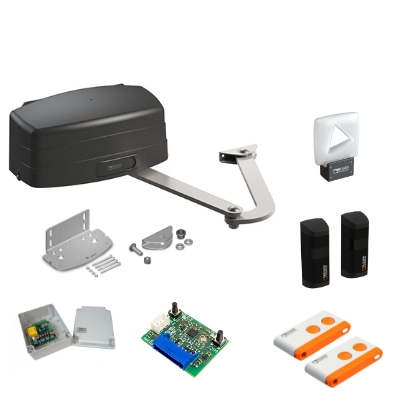

Sada obsahuje:
1 x
R23/372 – 230V kĺbový pohon pre krídlové brány do 3,5 m, s mikrospínačmi
1 x
H70/200AC/BOX – Analógová riadiaca jednotka pre 2 pohony 230V, spomalenie, box
1 x
H93/RX22A/I – Prijímač pre pevné kódy, 2 kanály, frekv. 433,92 MHz, max. 500 kódov
2 x
T80/TX2 – Ovládač s pevným/plávajúcim kódom, 2 kanály, frekv. 433,92 MHz, kopírovanie
1 x
M90/F2ESO – Pár fotobuniek pre 230V pohony, 12/24V-AC/DC, max.2 páry, 180°
1 x
FIFTHY/230 – LED maják pre 230 pohony s integrovanou anténou, 230V-AC, biely
Ďalšie informácie
| Hmotnosť | 19.09 kg |
|---|---|
| Maximálna šírka krídla | 3,5 m |
| Napájanie v sieti | 230 V – 50 Hz |
| Napájanie motora | 230 V |
| Výkon | 200 W |
| Krútiaci moment | 400 N m |
| Intenzita použitia | 50% |
| Prevádzková teplota | (-20°C) – (+50°C) |
| Stupeň ochrany | IP 44 |
| Typ prevodu | Nevratný |
| Maximálna rýchlosť | 1,5 Rpm |
| Čas otvárania | 14 s |
| Teplotná ochrana motora | 150° |
| Vstavaný kondenzátor | 10 µF |
| Koncový spínač | Mikrospínač pri otváraní a zatváraní |
| Enkóder | – |
| Rozmery produktu (D x H x V) | 355 x 190 x 160 mm |
| Produktová hmotnosť balenia | 19,09 kg |
| Počet položiek na palete | 48 ks |
Popis
KIT R23/373/1W/180 – 230V kĺbový pohon s ramenami pre rezidenčné a menšie priemyselné krídlové brány s bežnou prevádzkou. Spomalenie v koncových polohách. Sada R23/373/1W/180 pre 1-krídlové brány do 3,5 m má štandardnú rýchlosť a integrované mikrospínače pri otvorení aj zatvorení. Maximálna hĺbka, ktorú vie pohon vytiahnuť s krátkymi ramenami je 300 mm, s dlhými ramenami 500 mm a je vyrábaný v modernom dizajne charakteristickom pre profesionálne produkty automatizácie.
