KIT H23/284
€1,153.74 €938.00 bez DPH

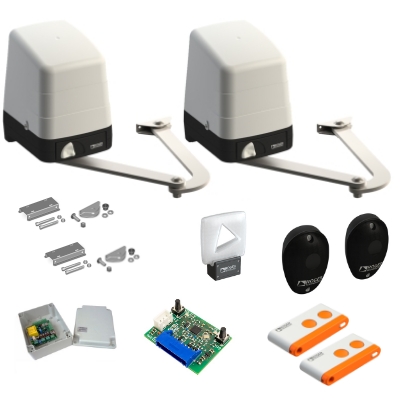

KIT FULL pre 2-K brány do 2,8 m (5,6 m), s mikrospínačmi.
Sada obsahuje:
2 x
H23/282 – 230V kĺbový pohon pre krídlové brány do 2,8 m, s mikrospínačmi
1 x
H70/200AC/BOX – Analógová riadiaca jednotka pre 2 pohony 230V, spomalenie, box
1 x
H93/RX22A/I – Prijímač pre pevné kódy, 2 kanály, frekv. 433,92 MHz, max. 500 kódov
2 x
T80/TX2 – Ovládač s pevným/plávajúcim kódom, 2 kanály, frekv. 433,92 MHz, kopírovanie
1 x
R90/F2ES – Pár fotobuniek pre 230V pohony, 12/24V-AC/DC, max.2 páry, na povrch
1 x
FIFTHY/230 – LED maják pre 230 pohony s integrovanou anténou, 230V-AC, biely
Ďalšie informácie
| Hmotnosť | 29.69 kg |
|---|---|
| Maximálna šírka krídla | 2,8 m |
| Napájanie v sieti | 230 V – 50 Hz |
| Napájanie motora | 230 V |
| Výkon | 200 W |
| Krútiaci moment | 300 N m |
| Intenzita použitia | 50% |
| Prevádzková teplota | (-20°C) – (+50°C) |
| Stupeň ochrany | IP 44 |
| Typ prevodu | Nevratný |
| Maximálna rýchlosť | 1,2 Rpm |
| Čas otvárania | 12 s |
| Teplotná ochrana motora | 150° |
| Vstavaný kondenzátor | 10 µF |
| Koncový spínač | Mikrospínač pri otváraní a zatváraní |
| Enkóder | Optický |
| Rozmery produktu (D x H x V) | 230 x 190 x 284 mm |
| Produktová hmotnosť balenia | 29,69 kg |
| Počet položiek na palete | 22 ks |
Popis
KIT H23/284 – 230V kĺbové pohony pre rezidenčné krídlové brány s bežnou prevádzkou. Spomalenie v koncových polohách. Sada H23/284 pre 2-krídlové brány do 2,8 m (5,6 m prejazd) má štandardnú rýchlosť a integrované mikrospínače pri otvorení aj zatvorení. Maximálna hĺbka, ktorú vedia pohony vytiahnuť je 250 mm a sú vyrábané v modernom dizajne charakteristickom pre profesionálne produkty automatizácie.
Výkresy
