KIT H23/284/1W/180 - Topgates

KIT H23/284/1W/180

787.20 656.00 bez DPH

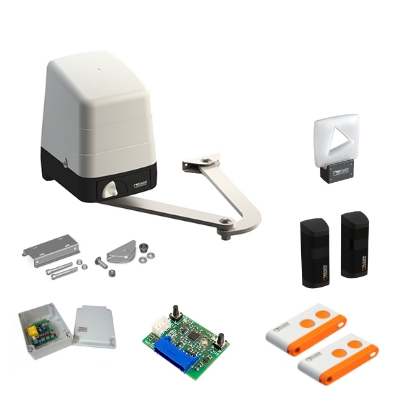

KIT FULL pre 1-K brány do 2,8 m, 180°, s mechanickými dorazmi.

Sada obsahuje:

1 x
H23/282 – Kĺbový 230V pohon do 2,8 m, s mech. dorazmi
1 x
H70/200AC/BOX – Riadiaca jednotka pre 2 motory 230V, v plastovom boxe
1 x
H93/RX22A/I – Prijímač, 2 kanály, pevný kód, frek. 433,92 Mhz, max. 500 kódov
2 x
T80/TX2 – Ovládač s dvojitým kódom, frekv. 433,92 Mhz, 2-kanálový
1 x
M90/F2ESO – Pár nastaviteľných fotobuniek pre 230V pohony, max. 2 páry
1 x
FIFTHY/230 – LED maják FIFTHY s integ. anténou, 230V, biela farba

Ďalšie informácie

Hmotnosť 16.37 kg
Maximálna šírka krídla

2,8 m

Napájanie v sieti

230 V – 50 Hz

Napájanie motora

230 V

Výkon

200 W

Krútiaci moment

300 N m

Intenzita použitia

50%

Prevádzková teplota

(-20°C) – (+50°C)

Stupeň ochrany

IP 44

Typ prevodu

Nevratný

Maximálna rýchlosť

1,2 Rpm

Čas otvárania

12 s

Teplotná ochrana motora

150°

Vstavaný kondenzátor

10 µF

Koncový spínač

Mikrospínač pri otváraní a zatváraní

Enkóder

Optický

Rozmery produktu (D x H x V)

230 x 190 x 284 mm

Produktová hmotnosť balenia

16,37 kg

Počet položiek na palete

44 ks

Popis

KIT H23/284/1W/180 – 230V kĺbový pohon pre rezidenčné krídlové brány s bežnou prevádzkou. Spomalenie v koncových polohách. Sada H23/284/1W/180 pre 1-krídlové brány do 2,8 m má štandardnú rýchlosť a integrované mikrospínače pri otvorení aj zatvorení. Maximálna hĺbka, ktorú vie pohon vytiahnuť je 250 mm a je vyrábaný v modernom dizajne charakteristickom pre profesionálne produkty automatizácie.

Výkresy
